任意波形発生装置
| 機器番号 | 98 |
|---|---|
| 機器分類 | 電気・電子測定機器 |
| メーカー名 | テレダイン・レクロイ |
| 型番等 | T3AFG200 |
| 装置概要 |
本装置は、標準関数波形に加えてユーザ定義波形を出力できる信号発生器です。正弦波（サイン波）は200MHzまで、方形波は80MHzまで出力できます。 また、高速信号シリアルアナライザでUSB3.0(USB3.1 Gen1、USB3.2 Ge1)のTx試験を行う場合、本装置を組み合わせることで、被試験品から出力されるテスト信号を切り替えることが可能です。 |
| 主な仕様 |
コネクタ：BNC(50Ω) 周波数範囲：1μHz～200MHz(正弦波)、1μHz～80MHz(方形波、パルス波)、1μHz～5MHz(ランプ波、三角波)、他 任意波形：1μHz～50MHz、垂直軸分解能 16bit、サンプリング速度 300MSa/s(Arb Mode) 1.2GSa/s(DDS Mode) 最大出力振幅：10Vpp(50Ω負荷)、20Vpp(Hi-Z負荷) ※波形、周波数等により制限あり 動作モード：連続、変調(AM、FM、PM、ASK、FSK、PSK、PWM)、バースト、スイープ等 |
| 研修レベル |
1 研修を受講する必要はありません。利用方法の詳細は担当にご相談ください。 |
| 使用料（1時間当たり） | 70円 |

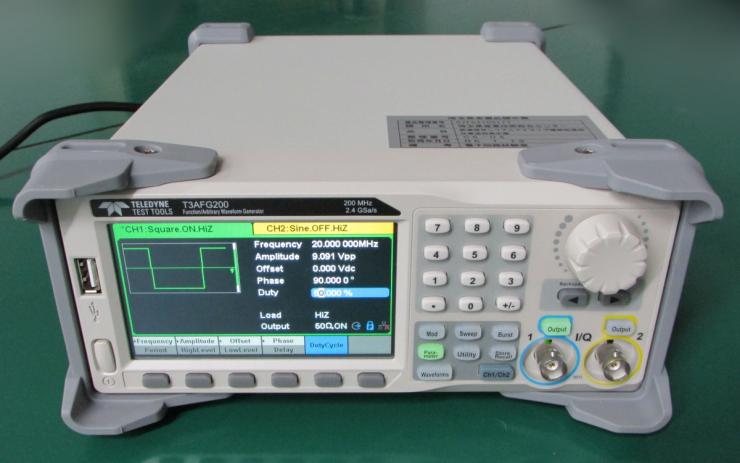

| 装置写真 |  |
※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
