マイクロ波ネットワークアナライザ測定システム

機器番号 507
機器分類 電気・電子測定機器
メーカー名 アジレント・テクノロジー株式会社 カスケードマイクロテック株式会社 他
型番等 N5244A M150 他
装置概要 Sパラメータ測定、タイムドメイン測定、ミキサ、コンバータ測定、利得圧縮測定、相互変調歪み測定、高調波測定、真の差動測定、プローバによるコネクタレス測定、材料定数測定、電波吸収シールド測定、近傍界測定(IEC62333)
主な仕様

周波数範囲:10MHz~43.5GHz

出力パワー範囲:-90dBm~+10dBm(at 20GHz)
ダイナミックレンジ:123dB(最大)

テストポート:4ポート2信号源
コネクタ:2.92mm、3.5mm、N型(N型のみ75Ω対応可)
高周波プローブ:針先構造GSG250μmピッチ、DUT最大サイズ6インチ(150mm)以内

研修レベル

1

研修を受講する必要はありません。利用方法の詳細は担当にご相談ください

使用料(1時間当たり) 3,080円
備考 試験記録は電子データでの出力のため、必要に応じ記録メディア(中にデータ等が入っていないもの)を持参してください。

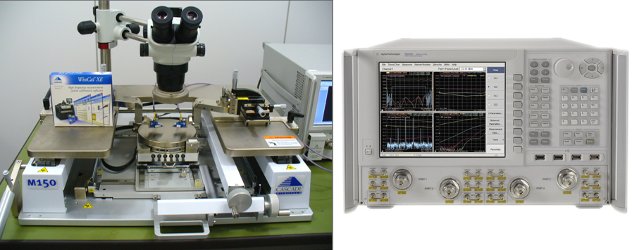

装置写真 機器の写真

※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
