衝撃試験装置

機器番号 525
機器分類 評価試験機器
メーカー名 エア・ブラウン株式会社
型番等 SM-110-MP
装置概要 製品や部品に対して強い衝撃波を与え、衝撃に対する耐久性や信頼性を評価する試験装置。
主な仕様

発生波形:半波正弦波
衝撃加速度:20G~1,000G

衝撃作用時間:

20G

50G

100G

200G

500G

1,000G

15ms, 18ms

7ms, 12ms

6ms, 11ms

5ms,  9ms

1ms

0.8ms

※上記以外の条件はお問合せください。

 最大速度:10.2m/s
試料台寸法:約410mm×410mm

最大搭載重量:90kg(治具等を含む)

研修レベル

1

研修を受講する必要はありません。簡単な説明を受ければ、利用できます

使用料(1時間当たり)

1,400円
関連資料

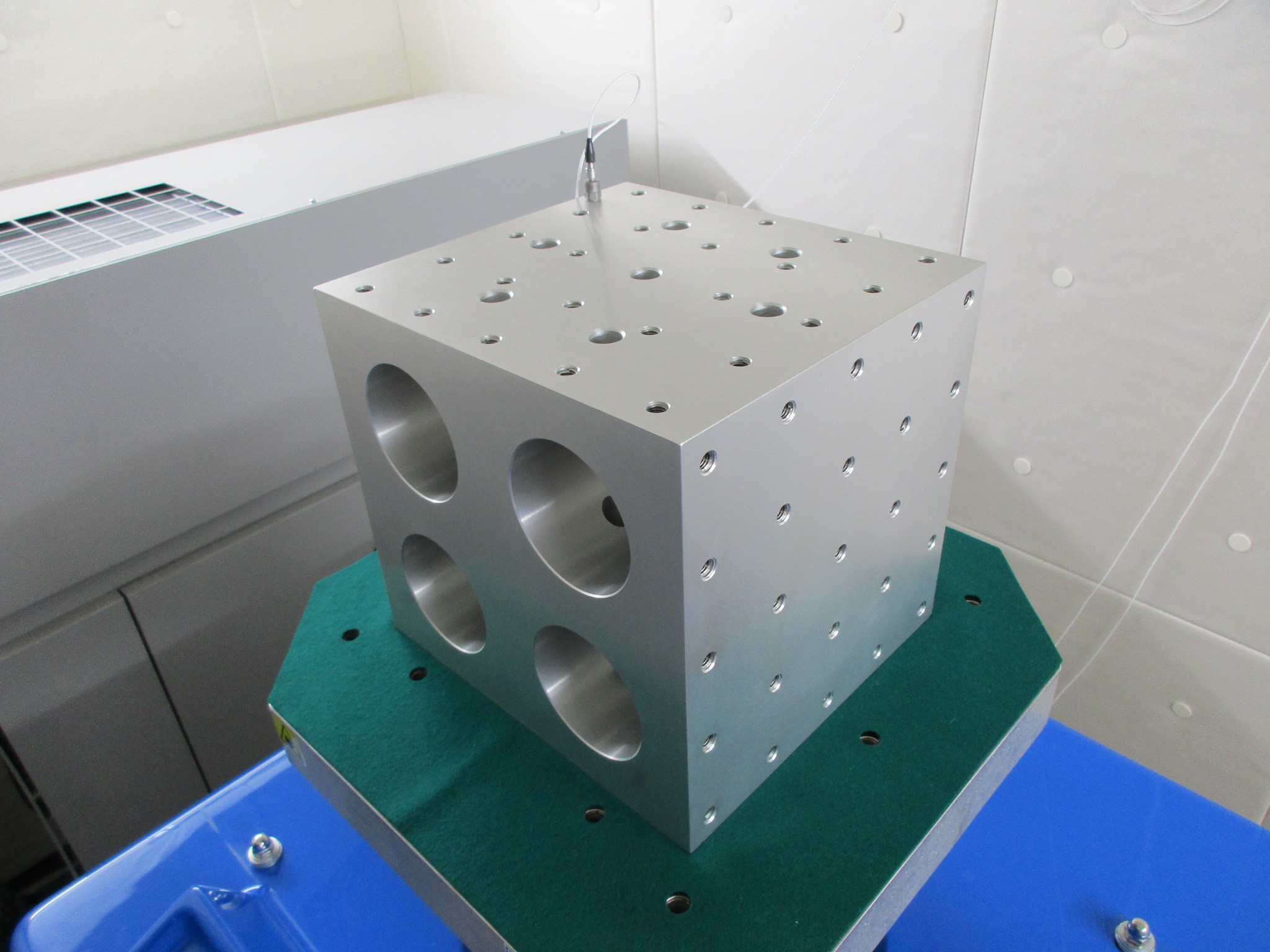

ブロック治具

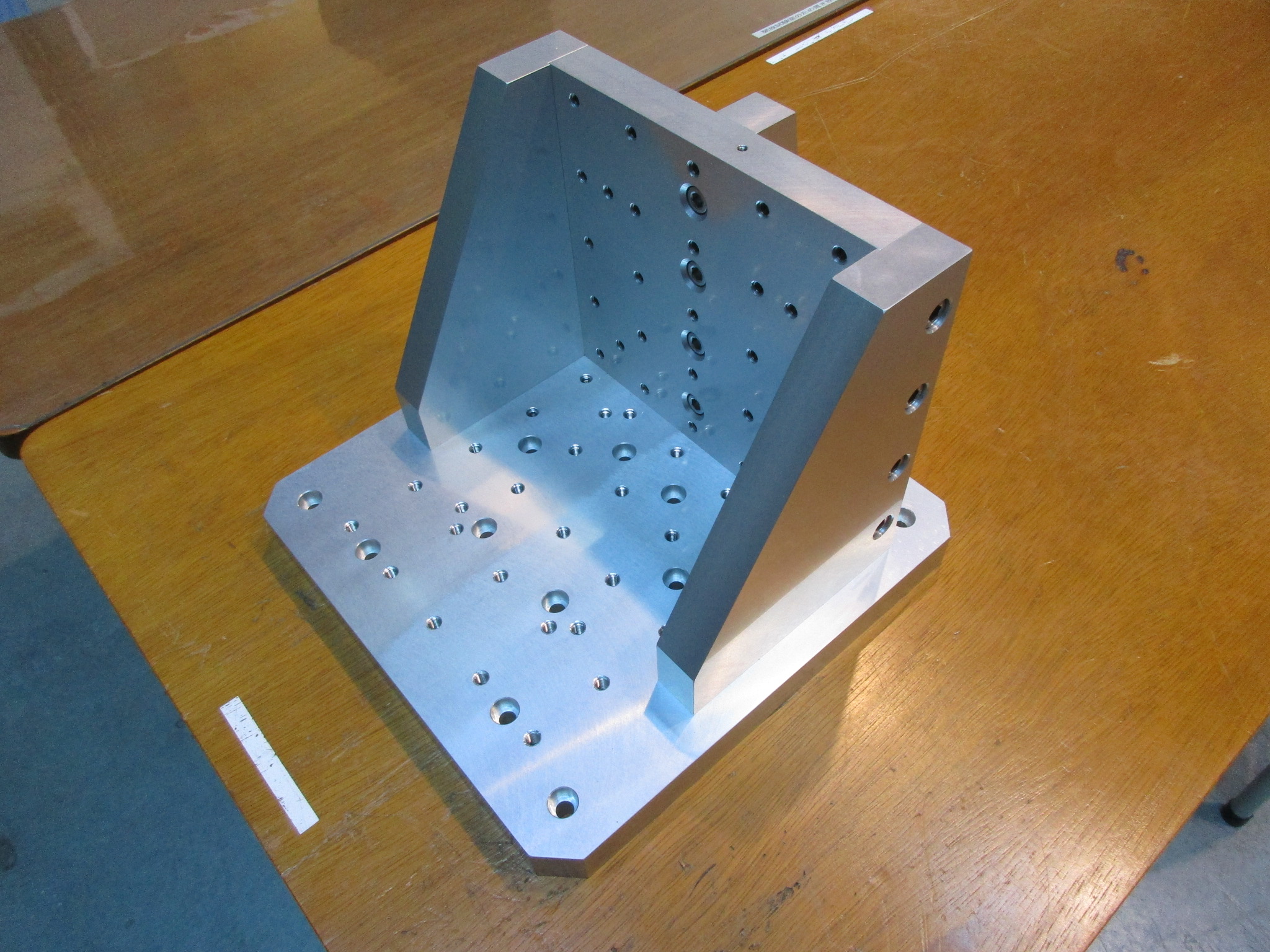

L型治具

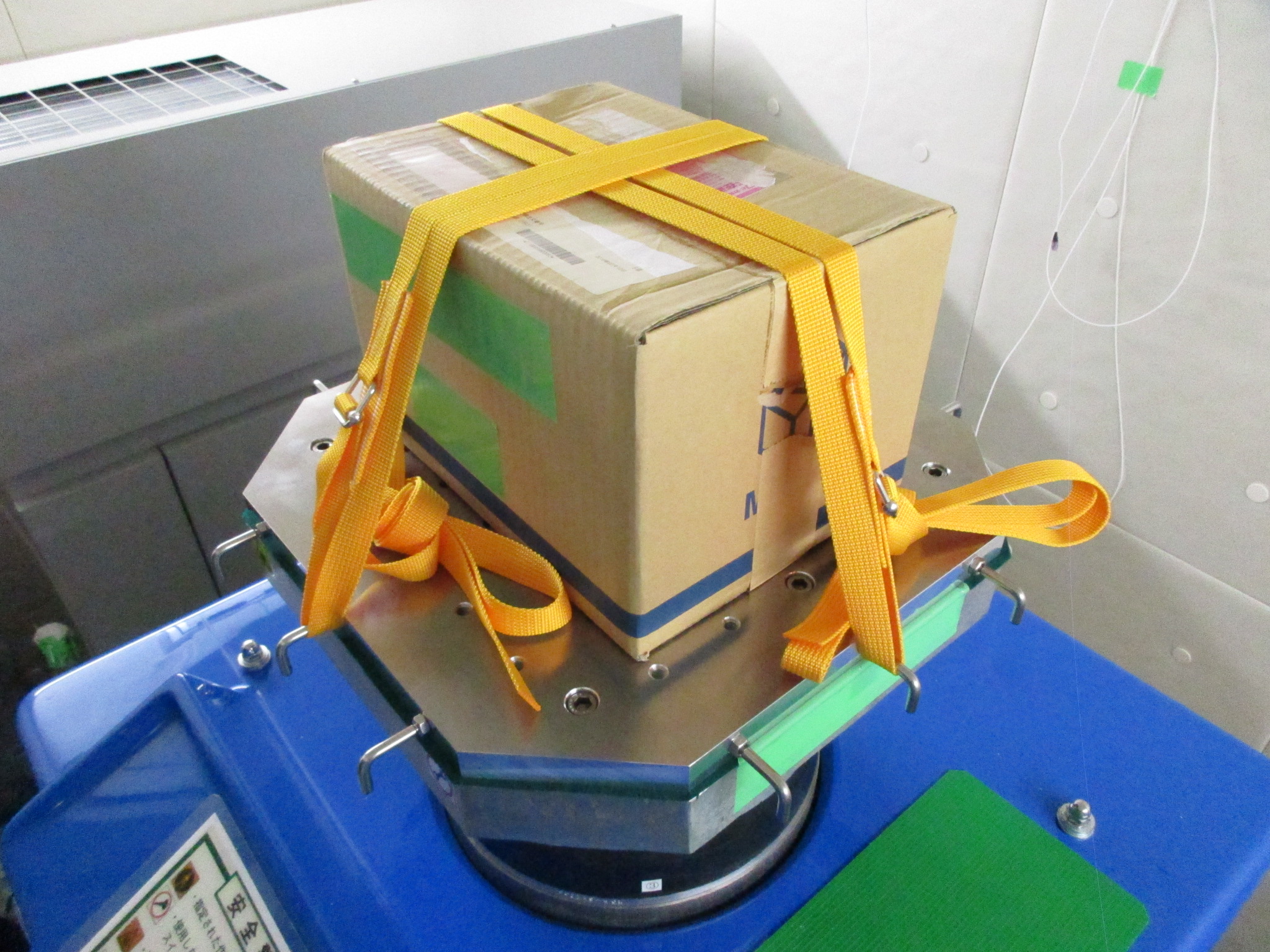

プレート

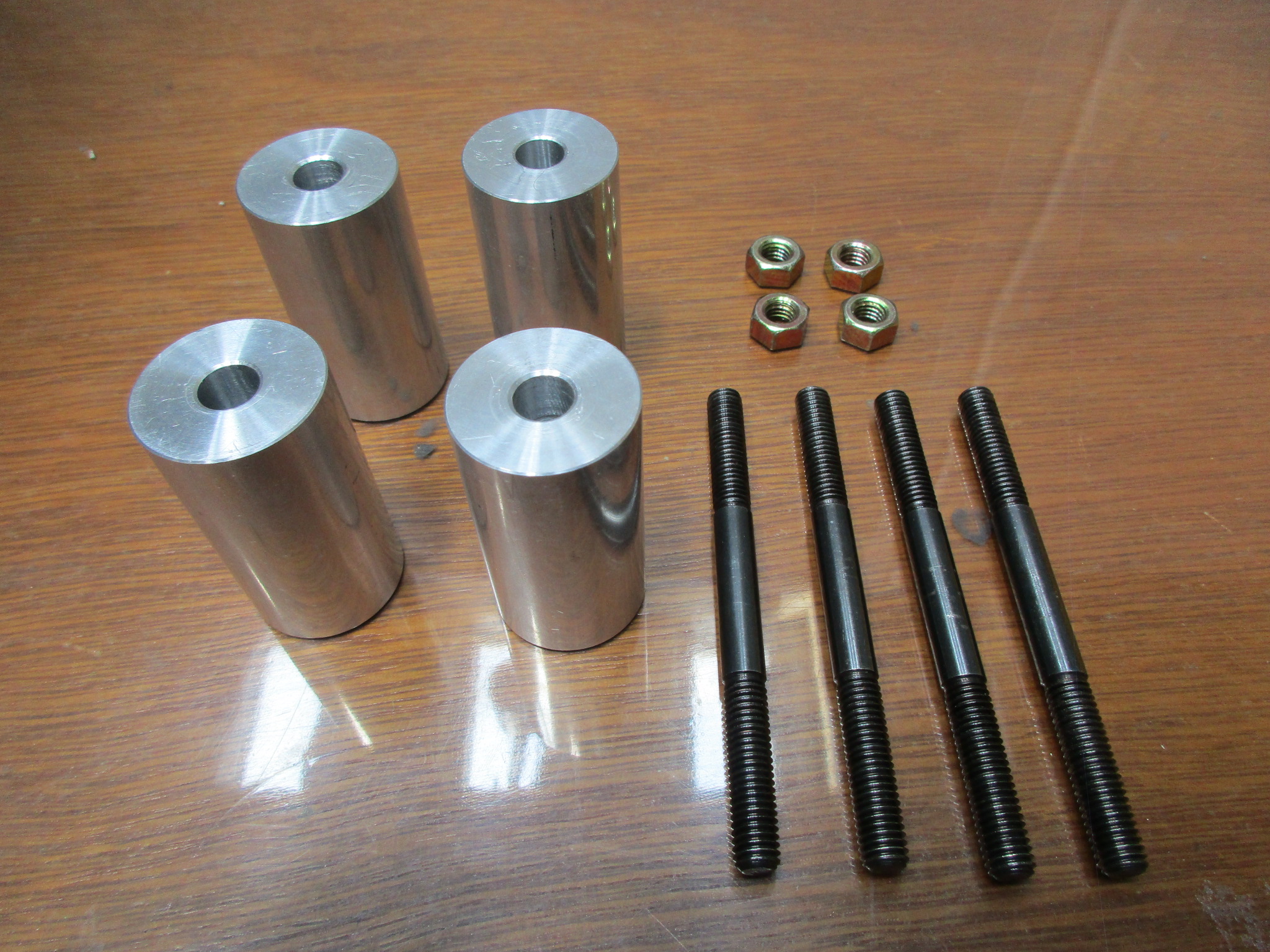

スペーサー



※1 治具プレート取付用のM8ボルト(長さ20~80mm)とM8締付具は試験室にあります。

※2 反転用スペーサーは高さ55mmと25mmが各4個あります。

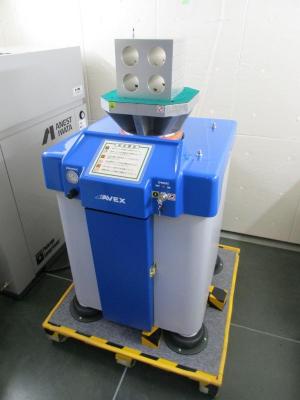

装置写真 衝撃試験機
備考

本機器は、平成29年度経済産業省補正予算事業「地域新成長産業創出促進事業補助金(地域における中小企業の生産性向上のための共同基盤事業)」により整備したものです。

※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
