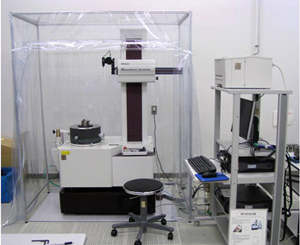

真円度測定機

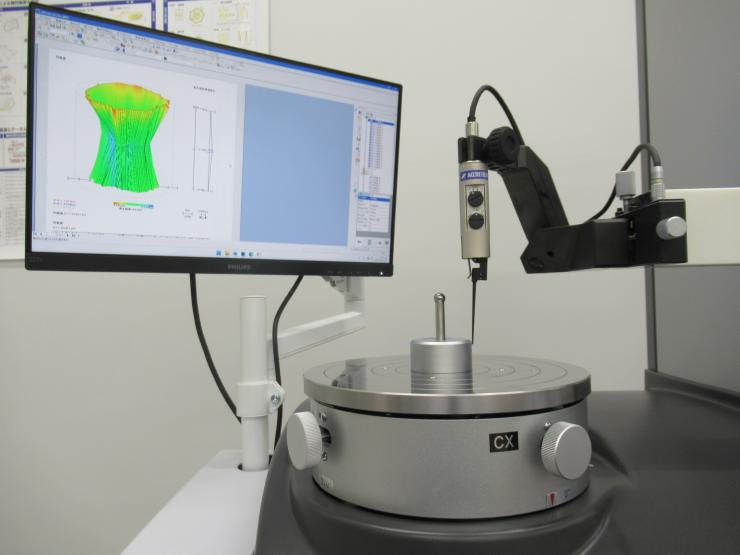

• テーブル上で回転する円筒形状の測定対象に対し、測定子を接触させて半径方向の凹凸を検出し、真円度や円筒度などの幾何公差を測定することができます。
• 振動が問題となるような高速回転する軸部品や気密性の求められるはめ合い部品など、工業製品の精密な円形状・円筒形状を求められるものの評価ができます。
• 真円度・円筒度・同心度・同軸度・円周振れ・直角度・平面度などの評価が可能です。

• 回転精度：0.02+3.2H/10000[μm]
• 最大測定外径：φ300[mm]
• 最大測定内径：φ360[mm]
• 最大積載径：φ580[mm]
• 最大測定高さ：300[mm]
• 最大積載重量：30[kg]

1

研修を受講する必要はありません。利用方法の詳細は担当にご相談ください。

• 初回利用の際、最低2～3時間の指導員料が必要です（1時間当たり2,500円）。

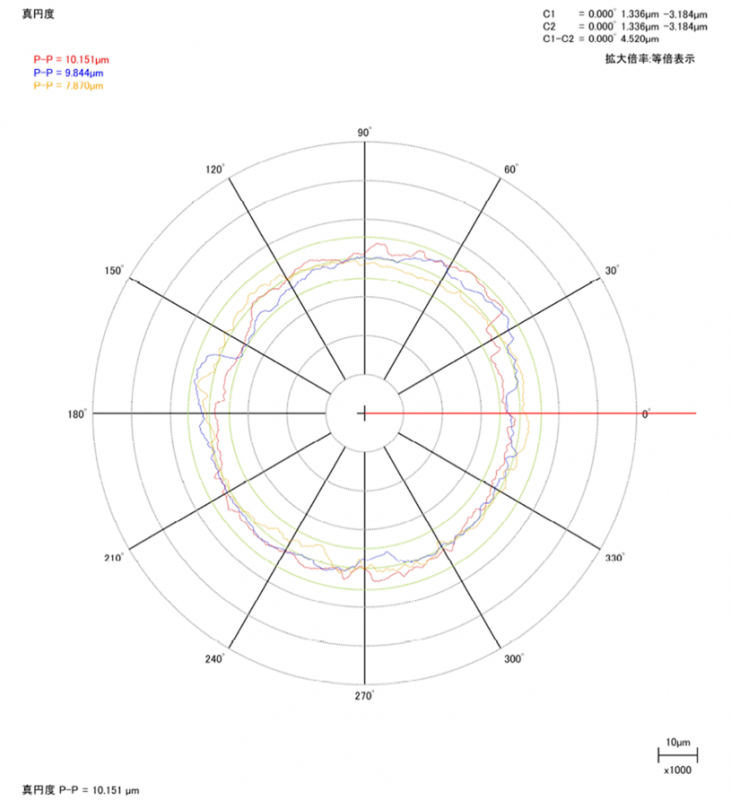

• 真円度（理想的な円に対して最も出ているところと最も凹んでいるところの差）

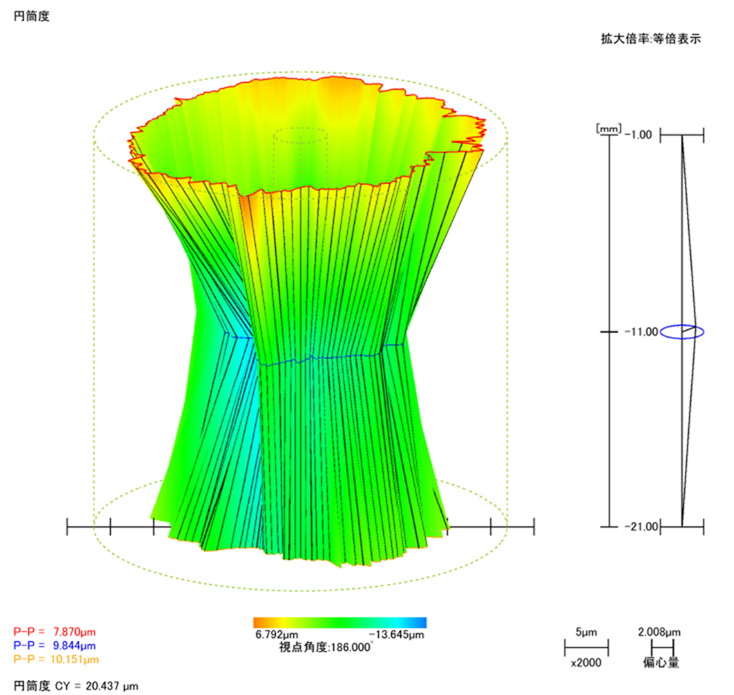

• 円筒度（理想的な円筒に対して最も出ているところと最も凹んでいるところの差）

• 対象物の形状によっては治具をご用意いただくことがあります。
• 大きさ、重量、形状等によっては測定できないことがあります。
• 装置がある部屋は20℃一定の恒温室なので、夏場は長袖の羽織るものをお持ちいただくことをおすすめします。
• 依頼試験をご希望の場合、【真円度測定】をご覧ください。
