表面粗さ・輪郭形状測定機（熊谷）

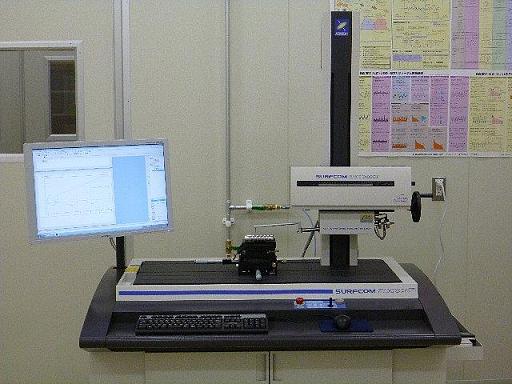

装置概要

検出器を交換し、表面粗さ測定機または輪郭形状測定機として使用することができます^※。
【表面粗さ測定機能】

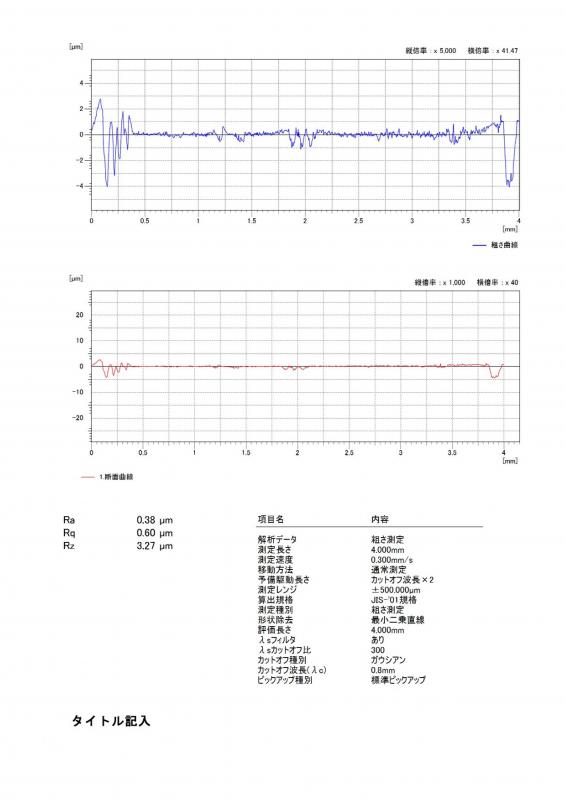

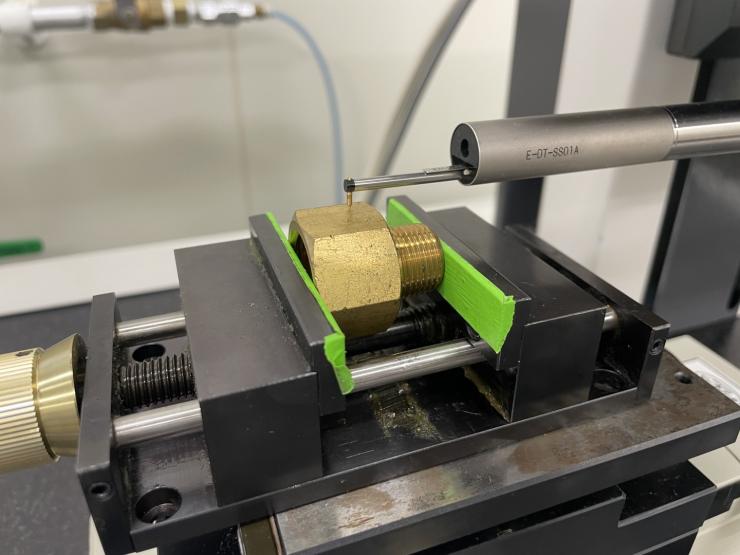

ダイヤモンド触針で測定面の微細形状をトレースし、表面粗さパラメータを算出できます。
また、微細形状測定も可能です。
【輪郭形状測定機能】

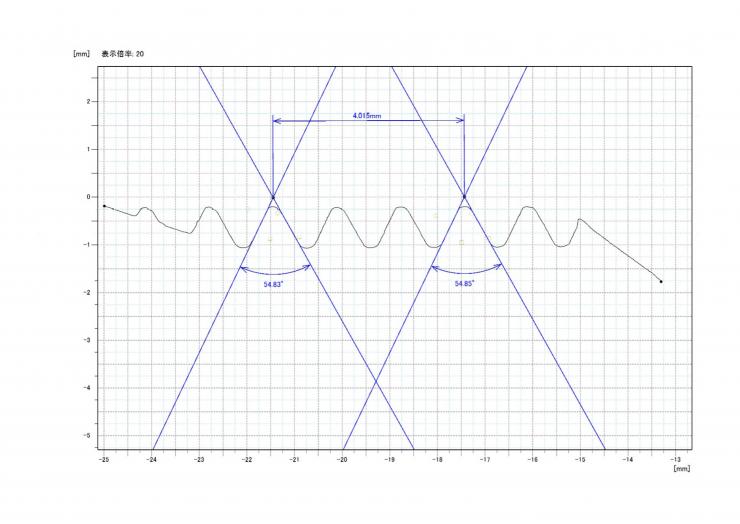

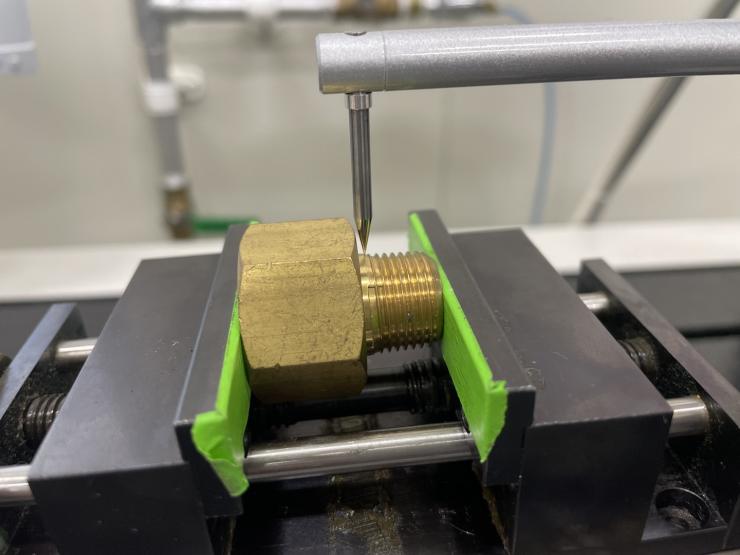

触針で測定物の輪郭形状を記録し、寸法や角度などの幾何形状の解析が可能です。
そのほか、設計値照合や非球面形状解析・照合も可能です。

DXFデータやNCデータ(座標データ)を出力することができます。

※操作指導が不要な場合でも、検出器を交換する(輪郭・粗さを両方使用する)場合は

 指導員料金(2,500円/1時間)が最低1時間が必要です(職員が検出器を交換するため)。

主な測定試料

〇金型、鋳物、ネジ、ダイカスト、シャフトなどの金属加工部品

〇射出成型品、3Dプリンタ造形品などのプラスチック部品

〇陶器、ガラス部品

測定が難しい試料の例：ゴム、シリコン、粘着素材、極端に狭い場所、刃先

埼玉県外のお客様も、ご依頼いただいています。

キーワード

自動車、シャフト、鉄道、医療、歯科、切削、金型、プラスチック、

サーフコム、輪郭、粗さ、形状、幾何公差、DXF

-表面粗さ測定-

【石常磐寸法、重量】1000[mm] × 450 [mm]、78kg

【測定範囲】：X軸:200[mm] Z軸:1[mm]/コラム上下移動量:600[mm]

【検出器測定分解能】0.02 [μm]/1000 [μm]レンジ～ 0.0001 [μm]/6.4 [μm]レンジ

【X軸測定分解能】0.04 [μm]あるいは 32000 ポイント（データ取込数 300000 ポイント）

【真直度精度】：0.05+L/1000[μm]（L：測定長さ mm）

-輪郭形状測定-

【石常磐寸法、重量】1000[mm] × 450 [mm]、78kg

【測定範囲】：X軸:200[mm] Z軸:50[mm]/コラム上下移動量:600mm

【Z軸指示精度】：±(0.8+｜2H｜/100)[μm]    H=測定高さ(mm)

【X軸指示精度】：±（1.0+L/100）[μm] （L：測定長さ mm）

【真直度精度】：1 [μm]/100 [mm] 、2 [μm]/200 [mm]

1

研修を受講する必要はありません。

操作方法などの指導が必要な場合は指導員料金(2,500円/1時間)が必要です。

この機器は、平成22年度公益財団法人JKAの「公設工業試験研究所設備拡充補助事業」（オートレースの補助金）により整備しました。

依頼試験(輪郭)はこちら

依頼試験(粗さ)はこちら

本装置は装置の性質上、繊細な測定子(触針)を使用しています。

ネジ溝など凹凸の激しい箇所は速度を落として、針の破損にご注意ください。

目視で測定物を設置した場合、測定中に測定物から測定子(触針)が外れる可能性もあります。

いつでも測定を停止できるように測定中は針先の動きから目を離さないようにお願い致します。

ご利用の終了時に針先に損傷の有無をチェックさせていただいております。

そのチェック時間(2分程度)もご利用の時間内に含まれます。

終了時刻の2分前にはテーブルの上を元の状態にお戻しください。
