【金属加工科】トラック型ストーブを製作しました

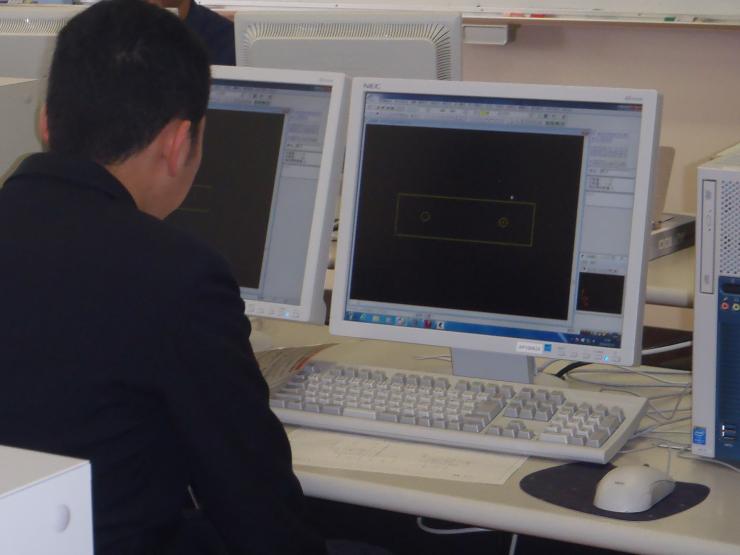

 1 CAD(※1)により図面を作成します。

ここで設計した図面を基に、トラック型ストーブへ使う鋼材を加工していきます。雑誌などを持ち寄り、写真を測定したり、拡大したりして、図面を起こします。

(※1)CAD(Computer Aided Design):コンピュータ援用設計

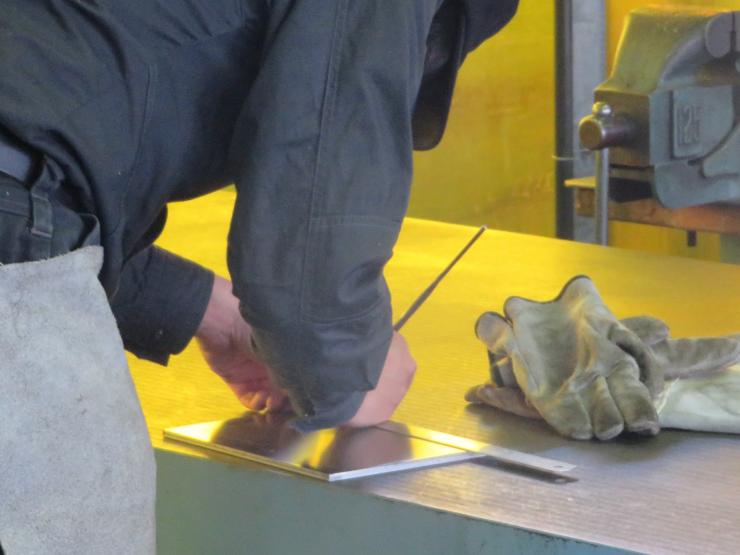

 2 鋼材へのケガキをします。

穴開けや折り曲げ位置を、鋼板へ記していきます。

ここが大事！！。これを間違えてしまうと、違うモノが出き上がってしまいます。

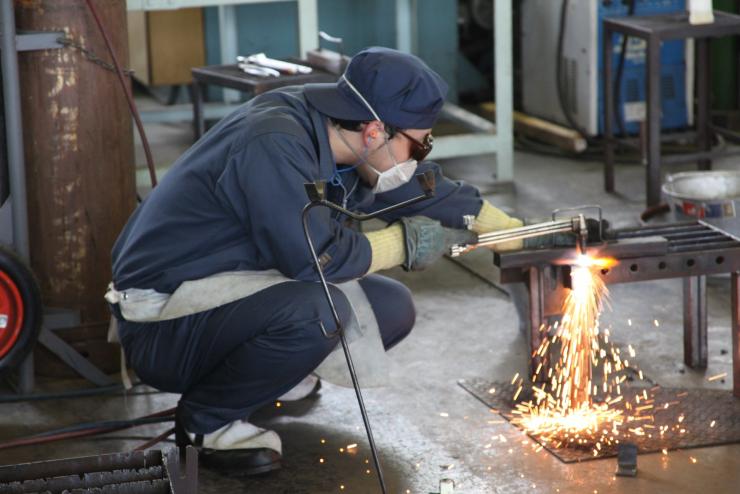

 3 アセチレンガスにより溶断します。

複雑な形状はガス切断で。

切断には、シャーリングやジグソーなど、いろいろと使います。

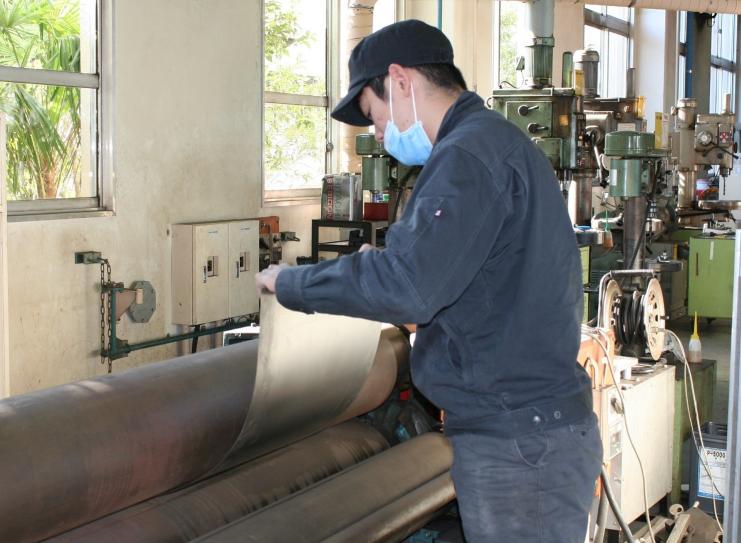

 4 3本ローラーを使い、曲げ加工をします。

鋼板に曲線の加工を施していきます。

曲面を入れると、躯体の強度が増すとともに、装飾にもなります。

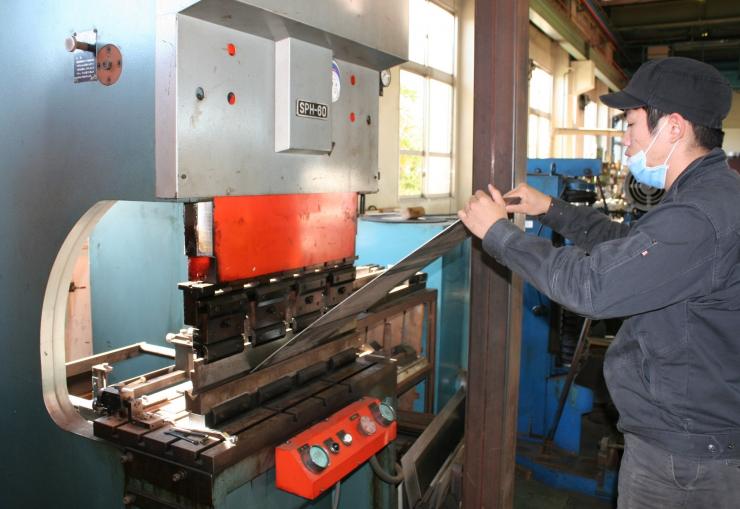

 5 プレスブレーキ(※2)による曲げ加工も行います。

鋼板の折り曲げを行います。

なるべく部品数を少なくするため、曲げます。

(※2)プレスブレーキ:曲げ加工ができるプレス機械

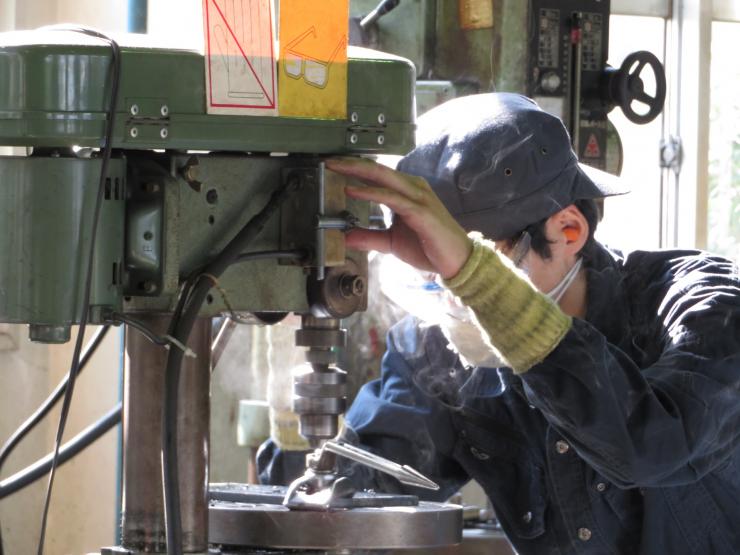

 6 ボール盤による穴開けを行います。

開けた穴に、ボルトやピンを通すことになります。

 7 加工された鋼材どうしを、アーク溶接で接合していきます。

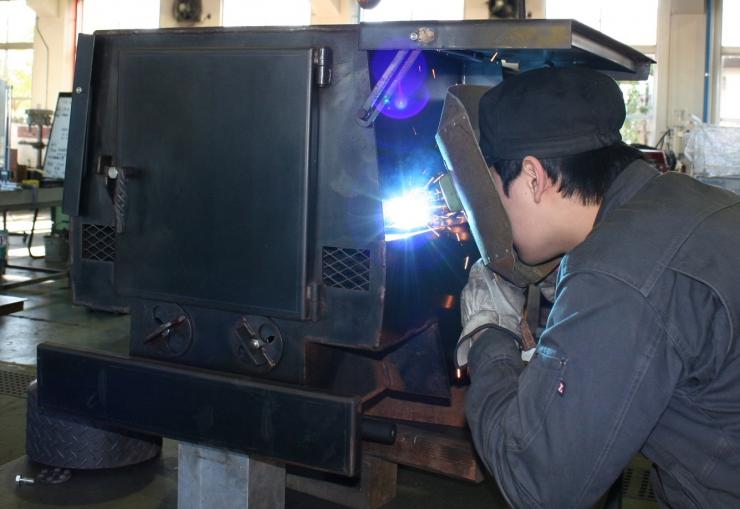

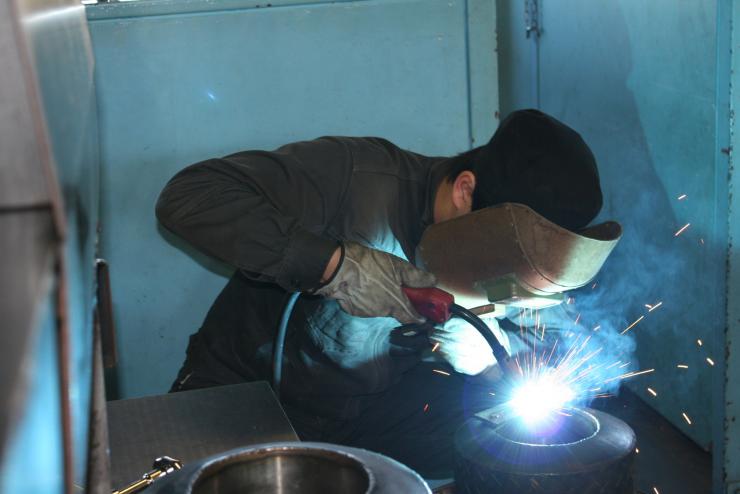

 8 アーク溶接を行っています。

溶接をすると、ひずみが生じます。なるべくひずみが出ないように、溶接方法を工夫しますが、技能経験の差が現れますね。

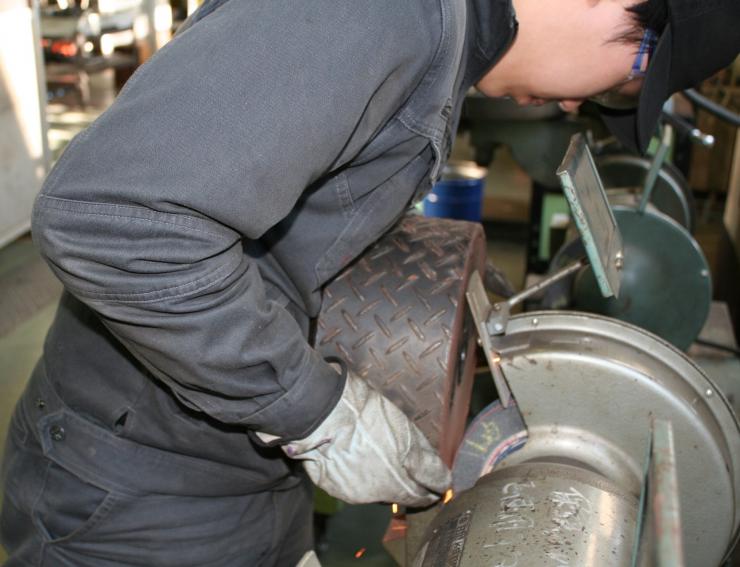

 9 アーク溶接を終えた部材を、研磨し、滑らかに仕上げていきます。

 見た目が大事。削りすぎないように注意！。

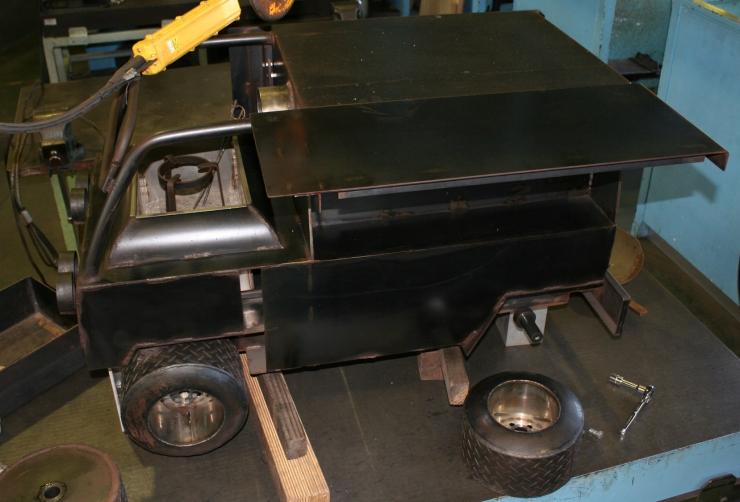

 10 研磨し終えた部材を、組み立てます。

だいたいこのあたりで問題が発生してきます。例えば、ズレている・・・。しかし、あきらめないで、リカバーしていきます。

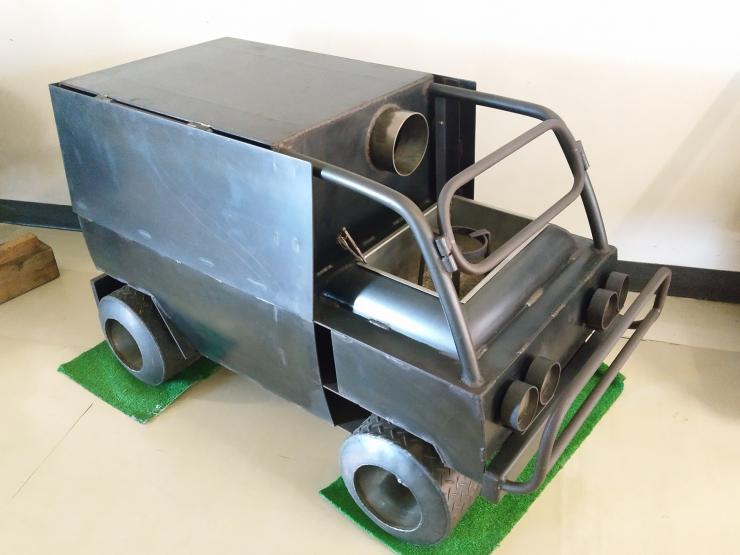

11 完成しました。

薪ストーブです。火入れも完了しました！！。

運転席は囲炉裏になっています。
