平成24年度経済産業省補正予算事業整備機器

「X線CT三次元測定機」及び「非接触形状測定機(3Dデジタイザ)」の依頼試験を開始しました!(平成26年1月20日から)

平成24年度経済産業省補正予算事業(*)により、新たに導入した「X線CT三次元測定機」及び「非接触形状測定機(3Dデジタイザ)」の依頼試験を平成26年1月20日(月曜日)から開始しました。皆様のご利用をお待ちしております。
なお、精度保証のあるX線CT装置は都道府県の公設試験研究機関では全国初導入になります。

新設備の概要

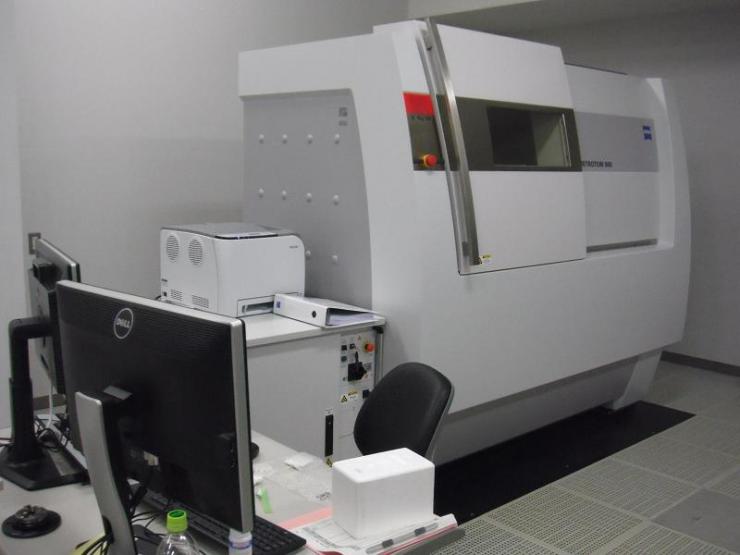

X線CT三次元測定機

メーカー
型式
カールツァイス(株)
METROTOM800
(JPG:53KB)
精度保証のあるX線CT装置は、
都道府県の公設試験研究機関で全国初導入!
装置概要 従来、計測が困難だった微細なパーツや複雑な幾何学形状をもつワーク内部を含む全体の寸法を、非破壊・非分解かつ4.0+L/100(μm)の寸法精度(VDI/VDE準拠)で計測することが可能です。
仕様 【最大管電圧】 130KV
【最大出力】 39W
【デテクタ】 245×195mm、1,920×1,536ヒ゜クセル
【ロータリーテーブル】
面振れ0.1μm、軸ぶれ0.2μm
【測定範囲】
φ125mm×150mm
【測定精度】
4.0+L/100(μm)〈VDI/VDE準拠〉
利用対象 依頼試験
【料金】
最初1時間 6,620円
追加1時間 5,310円

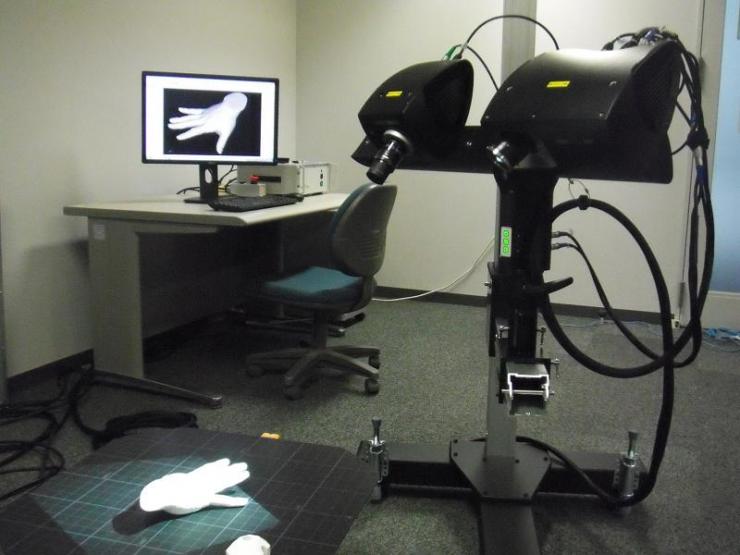

非接触形状測定機(3Dデジタイザ)

メーカー
型式
スタインベクラー社
COMET5-11M
(JPG:70KB)
装置概要 プロジェクタから投影されたフリンジパターンをCCDカメラで画像処理して、最高精度5μmの点群データを瞬時に取得できる装置です。
仕様 付属のレンズ(5種類)を交換することにより次の範囲で段階的に可変。
【測定範囲】
75×50×50~900×600×370(mm)
【点間平均距離】 0.018~0.225(mm)
【測定精度】 5~40μm
利用対象 依頼試験
【料金】
最初1時間 4,470円
追加1時間 3,170円

(*)「地域新産業創出基盤強化事業(関東地域)」
なお、上記事業では、当センターを含め、関東地域1都10県12機関で28種類の設備を導入しています。詳細はこちら(PDF:3,849KB)をご覧ください。
