金属3Dプリンタ

本装置は、3つの工程を経て様々な材質の金属パーツを作製することができる3Dプリンタです。

造形装置で金属粉と結合剤からなる造形物「グリーンパーツ」を造形し、脱脂装置で結合剤を除去し、焼結装置で焼結を行い完成させます。

焼結後の造形物は形状確認だけでなく、実際に装置等に取り付けて機能確認を行うことも可能です。

対応材料：

17-4 PH ステンレス鋼(SUS630相当)、銅、H13工具鋼(SKD61相当)、D2工具鋼(SKD11相当) 、インコネル625

入力データ ：STL^※1

○焼結後造形物サイズ：(X)235mm、(Y)68mm、(Z)65mm^※2

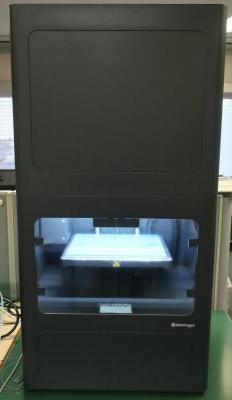

【造形装置】造形サイズ：(X)300 mm、(Y)220 mm、(Z)180 mm

                     積層ピッチ：125μm

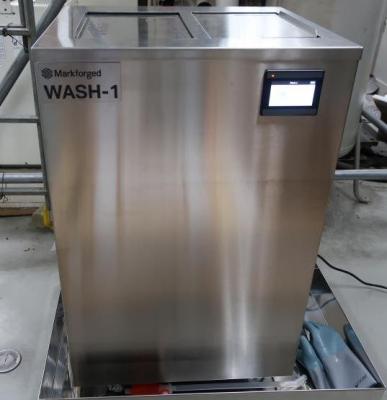

【脱脂装置】層内サイズ：(X)356 mm、(Y)254 mm、(Z)203 mm

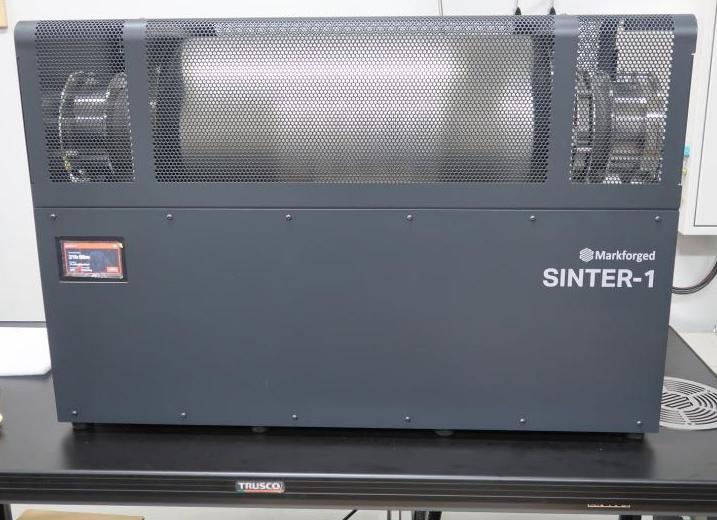

【焼結装置】炉内サイズ：(直径)141mm、(全長)305mm

※1  STLデータをご用意できない場合はご相談ください。

※2  パーツの大きさによっては造形可能であっても、焼結炉に収まらない場合もあります。利用可能サイズに関してはご相談ください。

1

研修を受講する必要はありません。利用方法の詳細は担当にご相談ください。

【造形装置】：2,430円

【脱脂装置】：480円

【焼結装置】：700円

※原則として3台の装置をご利用いただく必要があります。未焼結の造形品は非常に脆く、金属部品としての利用はできません。

【造形装置】

17-4 PH ステンレス鋼(SUS630相当)：270円 / 10g

銅：580円 / 10g

H13工具鋼(SKD61相当)：450円 / 10g

D2工具鋼(SKD11相当)：450円 / 10g

インコネル625：640円 / 10g

【焼結装置】

アルゴンガス：730円/1m³

混合ガス：1,210円/1m³

＜リーフレット＞

• 金属3Dプリンタ（PDF：490KB）

＜造形検討例＞

• クリアランス検討(5mm軸-穴)（PDF：264KB）
• 造形物への切削・研磨加工（PDF：296KB）
• サポート形状の調査（標準サポート）（PDF：293KB）
• サポート形状の調査（キュービック分割）（PDF：304KB）
• 造形物寸法（20mm立方体 SUSv1 旧材料）（PDF：238KB）
• 造形物表面粗さ（PDF：304KB）
• 微細溝形状の造形（PDF：313KB）
• 薄肉立壁形状の造形（PDF：272KB）
• ピン形状の造形（PDF：266KB）
• 水平管形状の造形(円断面・標準サポート)（PDF：273KB）
• 水平管形状の造形(円断面・分割サポート)（PDF：283KB）
• 水平管形状の造形(涙形断面)（PDF：270KB）
• 後加工面の表面粗さ比較(切削・研削)（PDF：323KB）
• 造形物への後加工(電解研磨)（PDF：296KB）
• 造形物の切断(ワイヤカット放電加工)（PDF：266KB）
• 造形物の表面仕上げ(ワイヤカット放電加工)（PDF：297KB）
• グリーンパーツの切削加工（加工面観察）（PDF：288KB）
• グリーンパーツの切削加工（焼結前後比較）（PDF：302KB）
• 造形物寸法(20mm立方体 SUSv2 新材料)（PDF：252KB）
• 造形物の収縮率(20mm立方体)（PDF：253KB）
• 薄肉枠形状の造形(20mm枠形状)（PDF：263KB）

＜研究報告＞

• 金属3Dプリンタで造形したInconel 625焼結物の機械的強度評価（PDF：568KB）
• ADAM方式積層造形物の強度評価に関する研究（PDF：526KB）
