大型X線CT装置による測定

新たに「大型X線CT装置」を導入しました。

SAITECでは、新たに「大型X線CT装置」を導入し依頼試験の受付を開始いたしました。
【大型X線CT装置による測定】
ご利用料金 16,100円/1時間
(1時間を増すごとに+13,600円)
ぜひ、ご活用ください。

新設備の概要

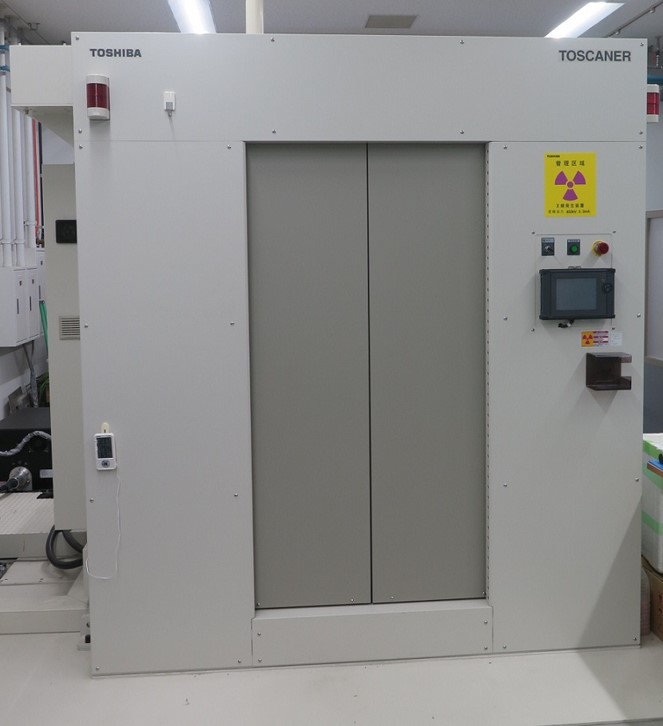

大型X線CT装置

メーカー
東芝ITコントロールシステム
TOSCANER-34500FD

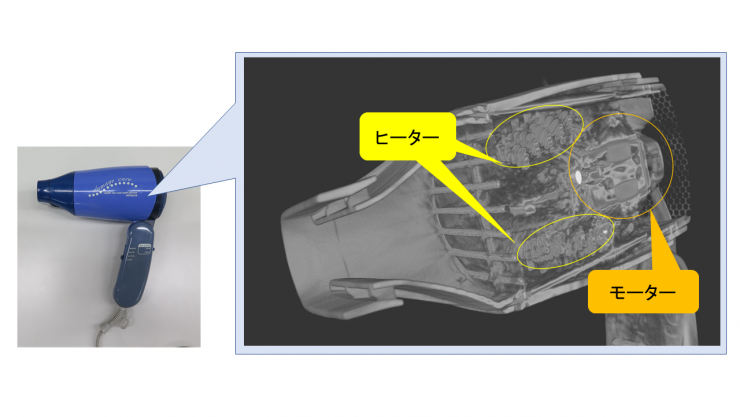

装置概要 本装置は産業用のX線CT装置です。内部の測定が難しい金属製品を、強力なX線により断層撮影して内部を可視化し、製品の3次元データを取得することができます。そのため、製品内部の寸法精度や欠陥などを非破壊で確認でき、品質証明に役立ちます。
さらに、取得したデータを迅速に設計にフィードバックできるため、企業における製品開発のスピードアップにつながります。
仕様 【最大管電圧】450kV
【X線検出器】フラットパネルディテクタ
【最大試料寸法(径×高さ)】Φ600mm×600mm
【最大試料質量】60kg
【最大透過性能(管電圧430kV、大焦点の時)】
  • アルミニウム 約300mm
  • 鉄 約100mm
活用事例 【活用事例】
  • アルミ鋳物製エンジンブロックの内部寸法検査及び内部欠陥検査
  • タービンブレードの内部形状検査やCADデータとの比較
  • 既存製品の再3Dデータ化による、リバースエンジニアリング
設置場所 埼玉県産業技術総合センター本所(川口市)
お問い合わせ先 埼玉県産業技術総合センター 技術支援室 材料技術担当
電話 048-265-1369 ファックス 048-265-1334
