表面粗さ・輪郭形状測定機

機器番号 49
機器分類 精密測定機器
メーカー名 (株)ミツトヨ
型番等 フォームトレーサー SV-C4100H8
装置概要 測定面を触針でトレースし、表面粗さ測定又は輪郭形状測定を行う装置。
各種処理面の表面評価、2次元形状の評価、設計値照合機能、寸法・角度計算機能。
主な仕様 共通;測定範囲 X軸:200mm/コラム上下移動量:500mm
表面粗さ測定;Z軸測定範囲:0.8mm
輪郭形状測定;Z軸測定範囲:50mm/指示精度:±(0.8+|0.5H|/25)[μm] H=測定高さ(mm)
研修レベル

2

有料の操作研修の受講が必要です。詳しくは表下「操作研修概要」をご覧ください

使用料(1時間当たり) 300円

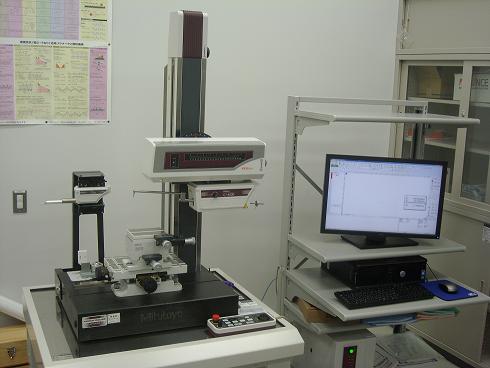

装置写真 機器の写真



  操作研修概要 研修日程:随時実施中

募集人数:3人以内

受講料金:4,000円

問合せ先:048-265-1376(機械技術担当)

備考:研修日程は問い合わせ時から1か月程度先の日程になります。

※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
