非接触三次元測定機

機器番号 44
機器分類 精密測定機器
メーカー名 三鷹光器(株)
型番等 NH-3SP
装置概要 レーザー光を利用して、柔かく変形しやすい物、傷のつきやすい物、非常に細かい部品等を非接触で高精度に測定する装置。
微細な切削加工部品、非球面レンズ、IC部品等。
主な仕様 測定範囲(X,Y,Z):150×150×120mm 測定精度(X,Y):0.5+2.5L(mm)/150[μm]
測定精度(Z):{フォーカス部10mm・・・0.1+0.3L(mm)/10[μm]}{フルレンジ・・・1+3L(mm)/120[μm]}
研修レベル

2

有料の操作研修の受講が必要です。詳しくは表下「操作研修概要」をご覧ください

使用料(1時間当たり) 960円

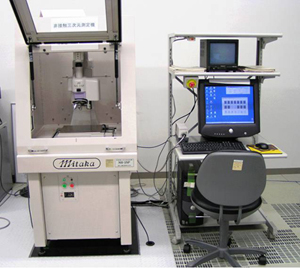

装置写真 機器の写真





操作研修概要

研修日程:随時実施中

募集人数:3人以内

受講料金:4,000円

問合せ先:048-265-1376(機械技術担当)

備考:研修日程は問い合わせ時から1か月程度先の日程になります。

※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
