全焦点三次元形状測定機の操作方法(測定編)

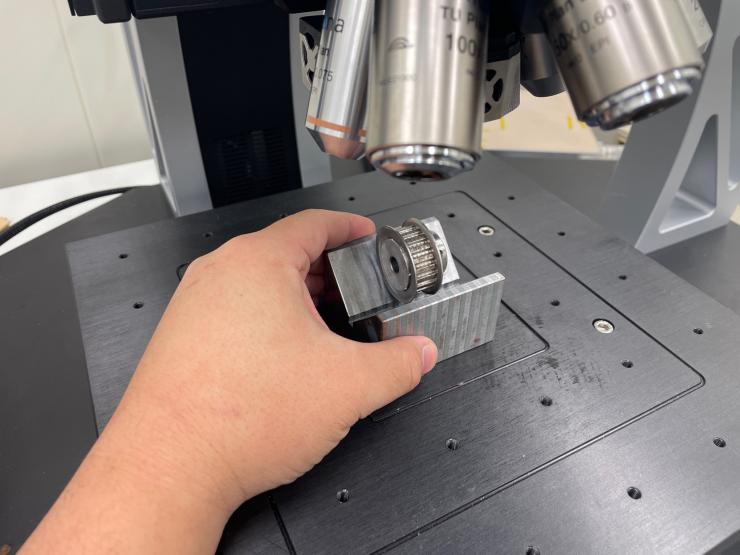

測定物をワークにセットします。

軽く指で触っても動かない程度に固定してください。

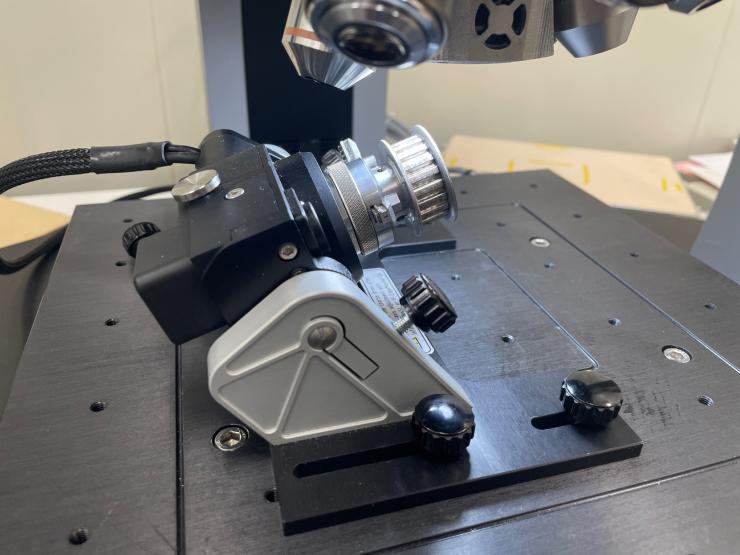

円周方向に測定する場合は回転ユニットを装着します(右画像)。

※回転ユニットをセットしたら、測定の前にキャリブレーション作業(作業時間：約10分)が必要です。

希望の倍率をセットします(2.5倍～100倍)。

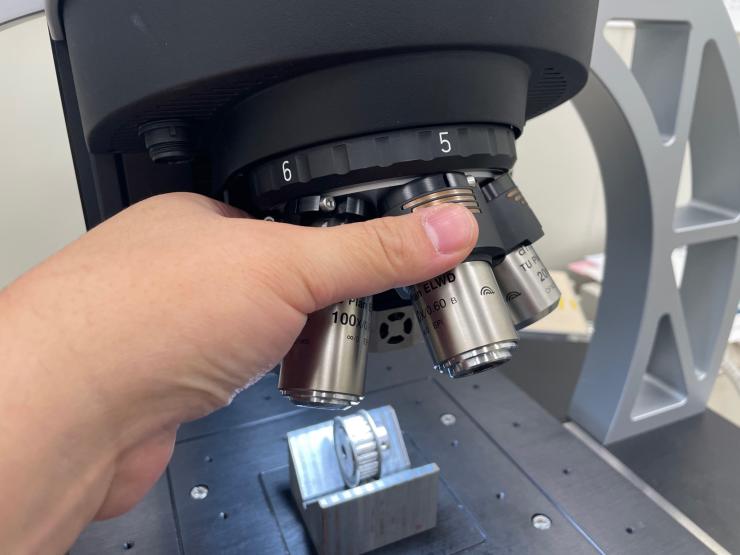

レンズはソフトウエアからも変更できますが、レンズを手で回して変更することもできます(左画像)。

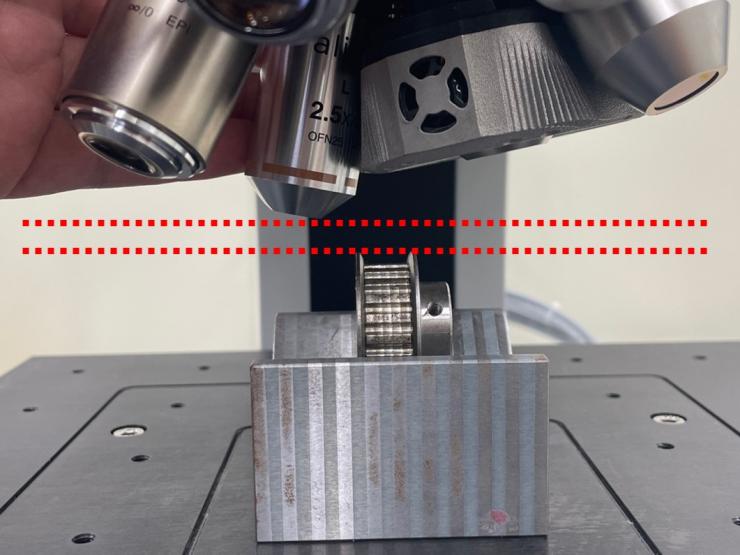

このとき、レンズが測定物に接触しないように注意してください(右画像)。

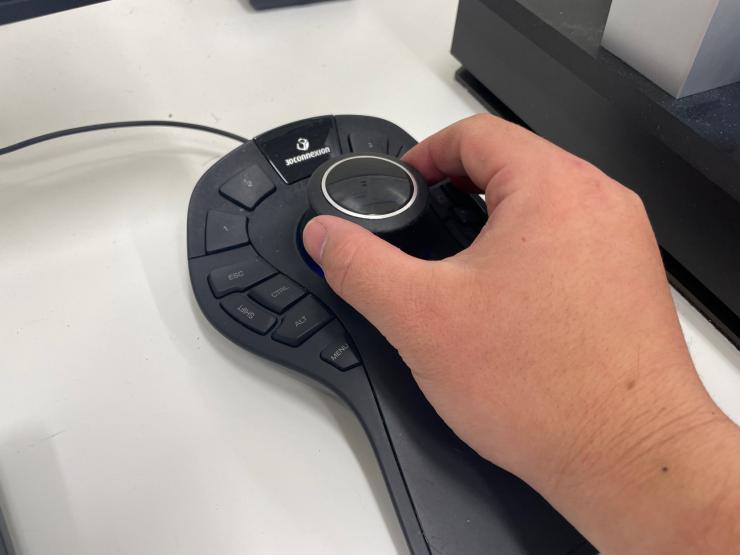

ジョイスティックを操作して測定箇所に焦点を合わせてください(左画像)。

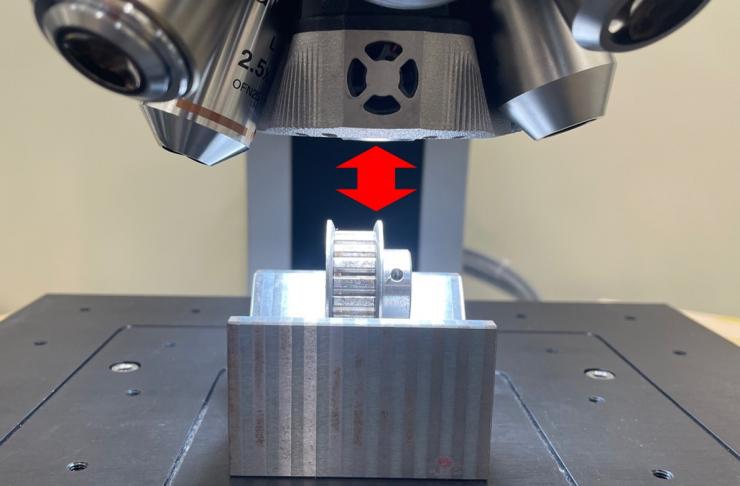

このとき、Z軸を操作する際はレンズと測定物の距離に注意してください(右画像)。

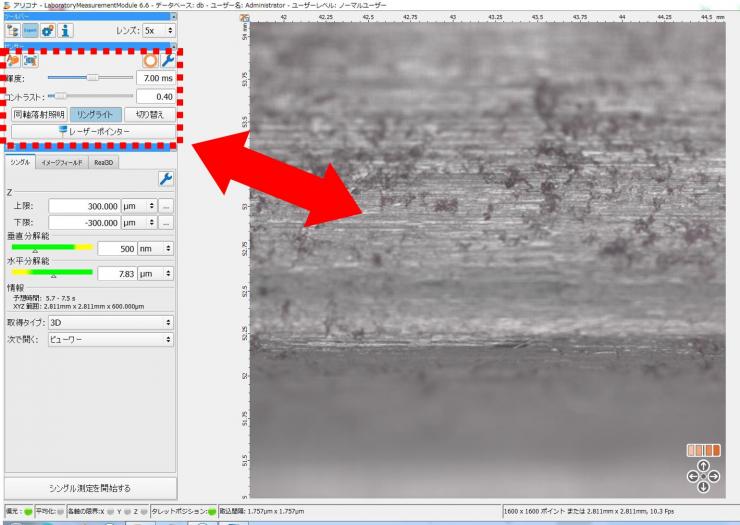

照明の明るさを設定します(赤枠内)。

通常、コントラストは0.3～0.4の範囲内です。

輝度はオートで設定することができます。

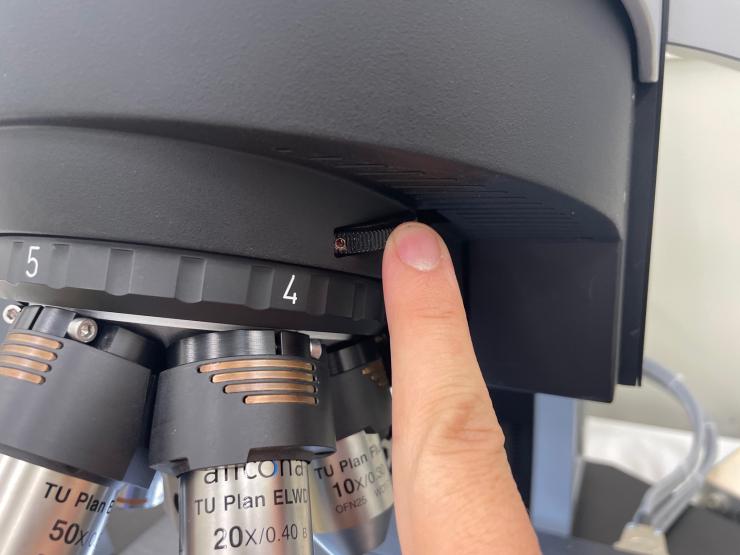

光沢面など光の反射が多い場合は偏向フィルターをONにしてください(右画像)。

測定範囲を設定します。

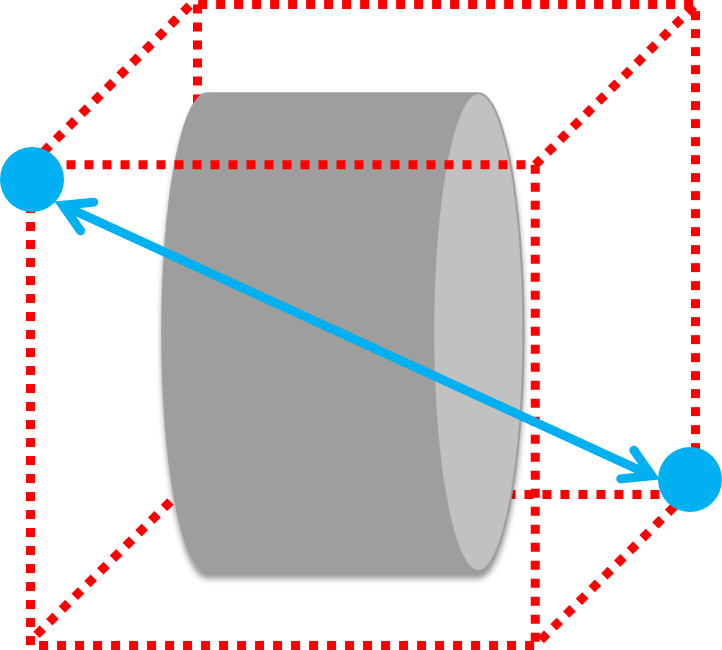

まず、測定対象が完全に入る直方体(赤い点線エリア)を考えます。

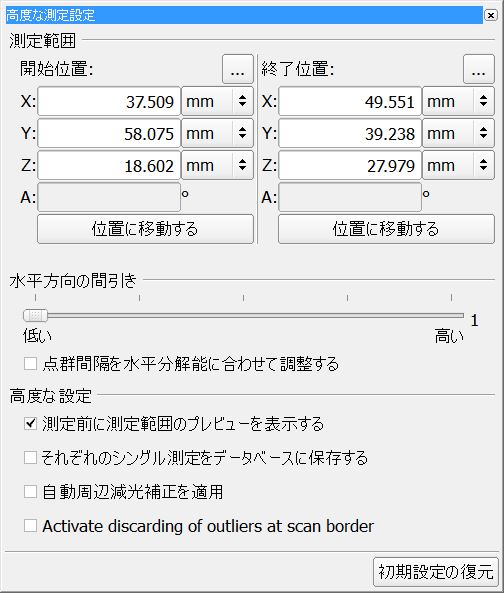

直方体エリアの任意の頂点とその対角線上にある1点をそれぞれ開始位置、終了位置に設定します(青い点)。

※回転ユニット使用の場合は直方体エリアではなく円柱エリアになります。

測定は赤い点線エリアを全領域スキャンします。

必要な領域のみ設定するなど工夫することで測定時間を短縮できます。

特に回転ユニット使用の場合は、測定が長時間になる可能性があります。

プレビューを開始します。

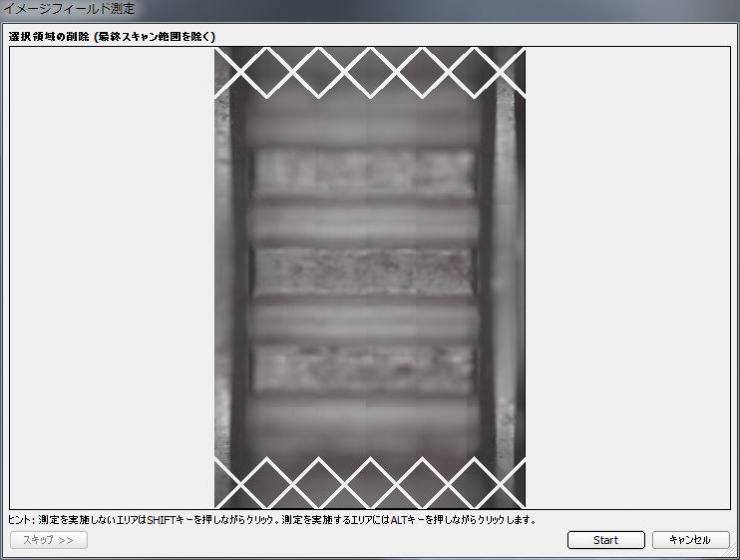

プレビューで測定不要な部分を指定すると測定時間が短縮可能です(白い×印)。

問題が無ければ測定を開始します。

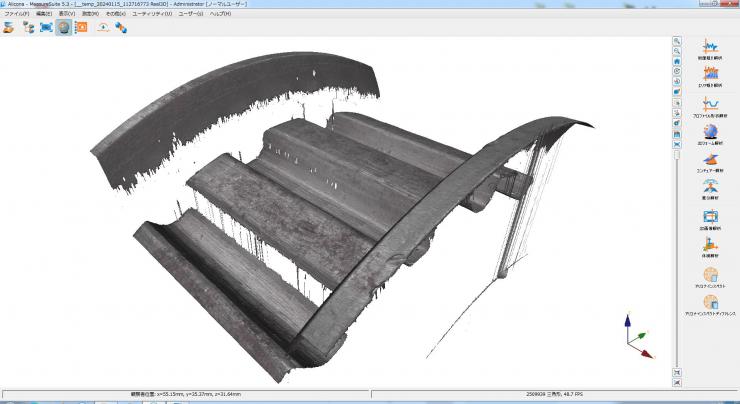

測定が完了すると測定データが3Dで表示されます。

表示されたデータを保存したら、解析メニューからご希望の解析方法を選んでください。
