掲載日:2018年3月28日

ダムの諸元

合角ダム諸元表

河川名

荒川水系赤平川支川吉田川

位置

埼玉県秩父市上吉田・小鹿野町

ダム湖名

西秩父桃湖

型式

重力式コンクリートダム

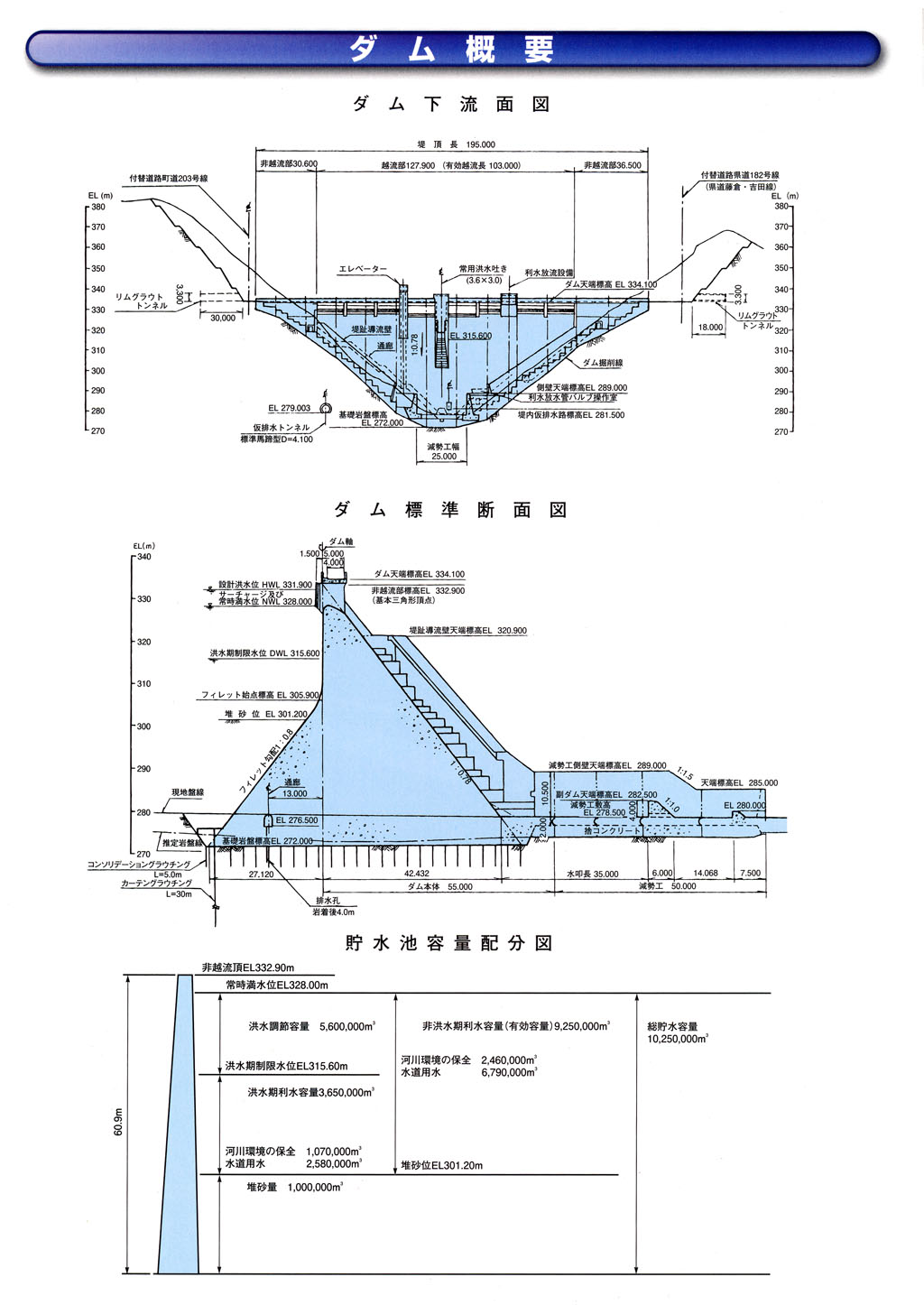

ダム概要図(JPG:214KB)

下流から見た合角ダム

集水面積

32.1k平方メートル

堤高

60.9m

堤頂長

195.0m

堤体積

約170,000立方メートル

湛水面積

0.56k平方メートル

サーチャージ水位

標高  328.00m

常時満水位

標高  328.00m

洪水期制限水位

標高  315.60m(7月1日~9月30日の間)

堆砂面

標高  301.20m

総貯水容量

10,250,000立方メートル

有効貯水容量

9,250,000立方メートル

堆砂容量

1,000,000立方メートル

常用洪水吐

3.6m×3.0m(1門)

常用クレスト

13.5m×3.9m(2門)

非常用クレスト

  • 13.5m×2.1m(4門)
  • 11.0m×2.1m(2門)

利水放流

  • 1100mm(1基)
  • 250mm(1基)

ワンポイント知識

  • 合角ダムの名前の由来は、水没した地区(合角地区)から命名されました。
  • ダムの型式は、重力式コンクリートダムという、ダムの重さで水を支える方式です。
  • ダムの放流方式は、自由越流方式という、ゲートなどで放流量を調節しない方式です。
  • ダムの高さは60.9mです。
  • ダムの長さは195mです。
  • ダムの体積は約17万立方メートルで、コンクリートミキサー車約3万3千台分です。
  • ダムの重さは42万5千立方メートルで、体重60kgの人約700万人分です。
  • ダム湖の広さは、水が一番たくさん溜まったときで0.56k平方メートル、西武球場の約42倍です。
  • ダム湖に一番たくさん水が溜まると、その体積は1,025万立方メートル、東京ドーム約8杯分です。
