掲載日:2019年6月28日

金属加工科(一年コース)

金属加工(溶接加工、板金加工)の技術と資格を手に入れる!

目次

概要 目指せる資格 教科・時限数(シラバス) 実習風景 修了生

溶断 金属加工科作品

定員

20名

期間

1年(4月入校)

内容

金属の切断、成形、組立等や溶接に関する基礎的な知識と技術を身につけます。また、金属加工業種で多くの分野を占める溶接は、手アーク溶接、半自動溶接に加え、アルゴン溶接の知識と技能を習得し鉄工業・金属加工業の幅広い分野で活躍できる人材を育成します。さらにCAD/CAMシステムによる精密板金に対応できる人材の養成も行います。

職種

建築・化学プラントなどの構造物の製作や、CAD/CAM、NC工作機械を活用した精密板金などにかかわる仕事等に就職できます。

技能五輪全国大会にチャレンジ

在学中に技能五輪全国大会(23歳以下の技能者が職種ごとの技能レベル日本一を競う大会)への参加をサポートしています。

これまでも、数多くの生徒が構造物鉄工職種に挑戦して、優秀な成績を残しています。

なお、現校舎は、2000年に埼玉県で技能五輪全国大会が開催された際、サブ会場として構造物鉄工職種を含む競技が行われた所です。

目指せる資格

在校中

2級技能士(構造物鉄工)
当校修了生は、実務経験学科試験免除されます。通常、実技試験には入校後4か月目で挑戦します。

各種修了証

  • ガス溶接技能講習修了証
  • 安全衛生特別教育修了証

JIS検定(溶接技能者評価試験)

意義

近年、溶接関連企業での溶接作業従事者については、有資格者が行っている状況で、これを商品の目玉として売り込みをしている企業も数多くあります。また、鉄骨構造の現場で溶接作業に従事する者にとっては、必要不可欠のものでもあります。

こうした現状から、工業標準化法に基づく各種の溶接技術資格の取得を奨励しており、この検定に合格した修了生は、就職先の企業から高い評価を受け、本人も技術者として誇りを持って仕事に精励しています。

実務経験後

  • 溶接管理技術者
  • 鉄骨製作管理技術者
  • 建築鉄骨検査技術者等

溶接 構造物鉄工

教科及び時限数(シラバス)

シラバス

詳細はシラバス「金属加工科」(PDF:332KB)をご覧ください。

訓練教科目並びに時間数(1時限=45分)

金属加工科

実習風景

切る

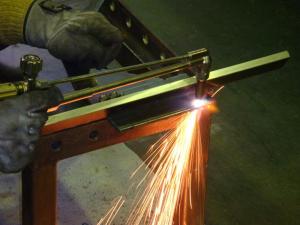

ガス切断

ガス溶断

ガス切断は、切断用吹管を使って、単に熱で溶かして切るというより、溶けた金属に酸素を混入させ、短時間で「錆(さび)」を発生させて切断していきます。
切断用吹管を一定の高さに保持し、一定のスピードで引くのがポイントです。
直線部は、切断用の定規に沿わせながら切断します。
R部は、自製の切断用コンパスを使って、体を回転させながら切断します。

機械による切断

ある板材から必要なサイズに切り出すことを「シャーリング(せん断)加工」といいます。シャーリングの加工原理は、ハサミと同じです。上下二つの刃の間に材料を挟み、上から圧力を加えて切断する機械を使います。

曲げる

焼き曲げ

加熱曲げ作業

曲げ加工は、曲げる箇所を700~800℃まで加熱して手で曲げて行います。曲げる箇所に罫書き、材料を万力に固定した後、700~800℃(あずき色)になるまで加熱し、左右同じ力で曲げていきます。

ベンダーによる曲げ

曲げ加工

金属板に曲げ加工を行う機械を「ベンダー」と呼びます。
ベンダーは、曲げる金属板により最適な凸型と凹型を交換して使用します。
最適な型は板厚、曲げR、曲げ角度、製品形状により決定されます。

溶接する

アーク溶接は、電気エネルギーを「アーク」という現象を利用して熱に交換し、この熱を応用して金属の接合に用いる方法です。ここではそのうち3種類をご紹介します。

被覆アーク溶接(手溶接)

半自動溶接による組立

一般的には「手溶接」(溶接操作を手で行う溶接)ともいわれ、鉄鋼材料から非鉄金属材料の溶接まで幅広く利用でき、適用範囲も広い溶接方法です。
手アーク作業で使用されている溶接棒とは、心線と呼ばれる金属の線の周りに被覆材(フラックス)というものを塗って乾燥させたものです。溶接棒が熱で溶けることで、心線は金属同士をつなぎ止め、被覆材にはその溶接した箇所を外部から守るという重要な役目があります。

半自動アーク溶接(炭酸ガスアーク溶接)

半自動アーク溶接とは、シールドガス(一般的には炭酸ガス)を吹き付けてアークと溶着金属を大気から遮蔽しながら、自動的に溶接ワイヤが供給され、溶接トーチの操作は手動で行うアーク溶接方法です。
シールドガスには、アルゴン(Ar)やヘリウム(He)などの不活性ガスを用いる場合もあります。

TIG溶接

TIG溶接による立向き溶接

日常生活では、鉄製品に替わり、アルミ・ステンレス・チタンといった非鉄金属製品が身近になってきています。特に「錆びない」「美しい」と言われているステンレス製品が目立ちます。
これらの組み立てには溶接が必要になる場合が多く、そこで登場するのがTIG溶接機です。
TIG溶接とは、タングステン(Tungsten)電極を用い、シールドガスとしてアルゴン、ヘリウムといった不活性ガス(Inert Gas)を用います。
シールドガスの中でタングステン電極と母材間にアーク放電させ、アークを熱源として、母剤と溶加棒を融解して金属を接合する方法です。
溶接後の表面をいかに美しく仕上げるかが非常に難しく、校では日々練習を重ねています。

あける

ボール盤による孔あけ

ボール盤は主にドリルを使って孔あけ作業をする工作機械です。主軸に取り付けられたドリルが回転しながら、工作物に切り込んで穴をあけます。
作業手順は、けがき針でけがいて(交点が穴をあける位置にくるように十字線をけがく)、ポンチで印を付け、その印の位置に選定したドリル径で穴をあけます。
当校では主に、直立ボール盤(床上で、ボール盤のなかで最も一般的な作業に用いられている)及び卓上ボール盤(作業台の上に据え付ける小型のボール盤)で作業を行います。

パンチング加工

NCタレットパンチプレス

パンチング(穴あけ)加工は、最も自動化の進んだ工程です。
パンチング加工は、求める穴形状をもつ雄型と雌型の間に金属を置き、雄型を上から押して任意の形状に穴あけ加工していくというものです。
NCタレットパンチプレスとは、多数の金型が装着可能な、円盤状のタレットと、板材の位置決めをコンピュータで制御するマシンで、加工点を1点に定めて必要な金型を選定し、材料を移動させながら多様な穴あけを行う機械です。

当校では、CAD/CAM(コンピュータを用いて設計から製造までを一環的に支援するシステム)の技能を習得し、NCタレットパンチプレス及びNCベンダーを使って、製品設計から、設計されたものを工作機械で加工するための制御プログラムを作成します。

修了生

当校修了生が活躍する企業を訪問し、構造物鉄工の仕事と魅力、専門校修了後のキャリアアップについてお話を伺いました。

訪問先企業

三光産業株式会社(越生町)

仲二見 淳和 様(当校修了生)

平成25年(2013年)3月、埼玉県立川越高等技術専門校「金属加工技術科」(2年コース)修了。平成25年(2013年)4月、三光産業株式会社に入社。

三光産業株式会社

仲二見さん

現在の仕事について

就職した今の感想をお聞かせください。

仲二見さん:県内有数のNC板金設備がある当社に入社でき感謝しています。高技専ではなかった最先端の機械の操作もでき、大変充実しています。

配属部署は何というところですか。

仲二見さん:生産技術課に所属し、第三工場の板金部門で通信設備の電源ボックスの加工を担当しています。

担当している加工機械はどのようなものですか。

仲二見さん:主担当の設備名は、「パンチ・レーザー複合マシン(ACIES-2512T)といったレーザー加工とNCタレットパンチプレスとの複合機です。材料供給・型交換・加工手順などをプログラムしておけば24時間稼働できるメーカー最新の板金加工マシン(交換可能型数200本弱)です。これのプログラム作りも担当しています。その他、副担当ですがロボットと一体となったNCベンダーをみています。

県内でも他にない先端の複合機ですが、いつから担当していますか。とまどうことはなかったですか。

仲二見さん:入社してすぐの今年(平成25年)の5月末、機械の調整(立ち上げ)段階から担当となりました。その後、6月中旬から本格生産となり1人で担当させてもらっています。当初はとまどいましたが、高技専の2年間で加工からプログラムまで一通り経験していたので何とかできるようになりました。

高技専で学んで良かったことは何ですか。

仲二見さん:金属の加工について幅広く学べた事です。今、担当のタレットパンチ加工だけでなく切断、溶接など当社の他の部署の加工もある程度分かるので、それが自分の作業にも生かすことができています。

高技専の後輩達へアドバイスをお願いします。

仲二見さん:入りたい会社(製造分野・種類)の目標を定めて、その会社で必要と思われる技術・技能を幅広く学んでおくことが大切だと思います。

最後に今後の目標を聞かせてください。

仲二見さん:会社にたくさんの設備があるので、なるべく多くの設備の操作を学びたいです。

採用企業から

三光産業株式会社 相談役
島田 和雄 様

仲二見さんは、第三工場で最先端のレーザー複合機の担当でまじめな仕事ぶりです。タレパン、ベンダー、溶接の加工技術やCAD/CAMなどの知識もあり即戦力となっています。

将来、指導的立場で活躍していくことを期待しています。

お忙しい中ご協力ありがとうございました。
